CUADROS DE MANIOBRA TRIFÁSICOS » Puertas Correderas y Basculantes

CPR – 900T

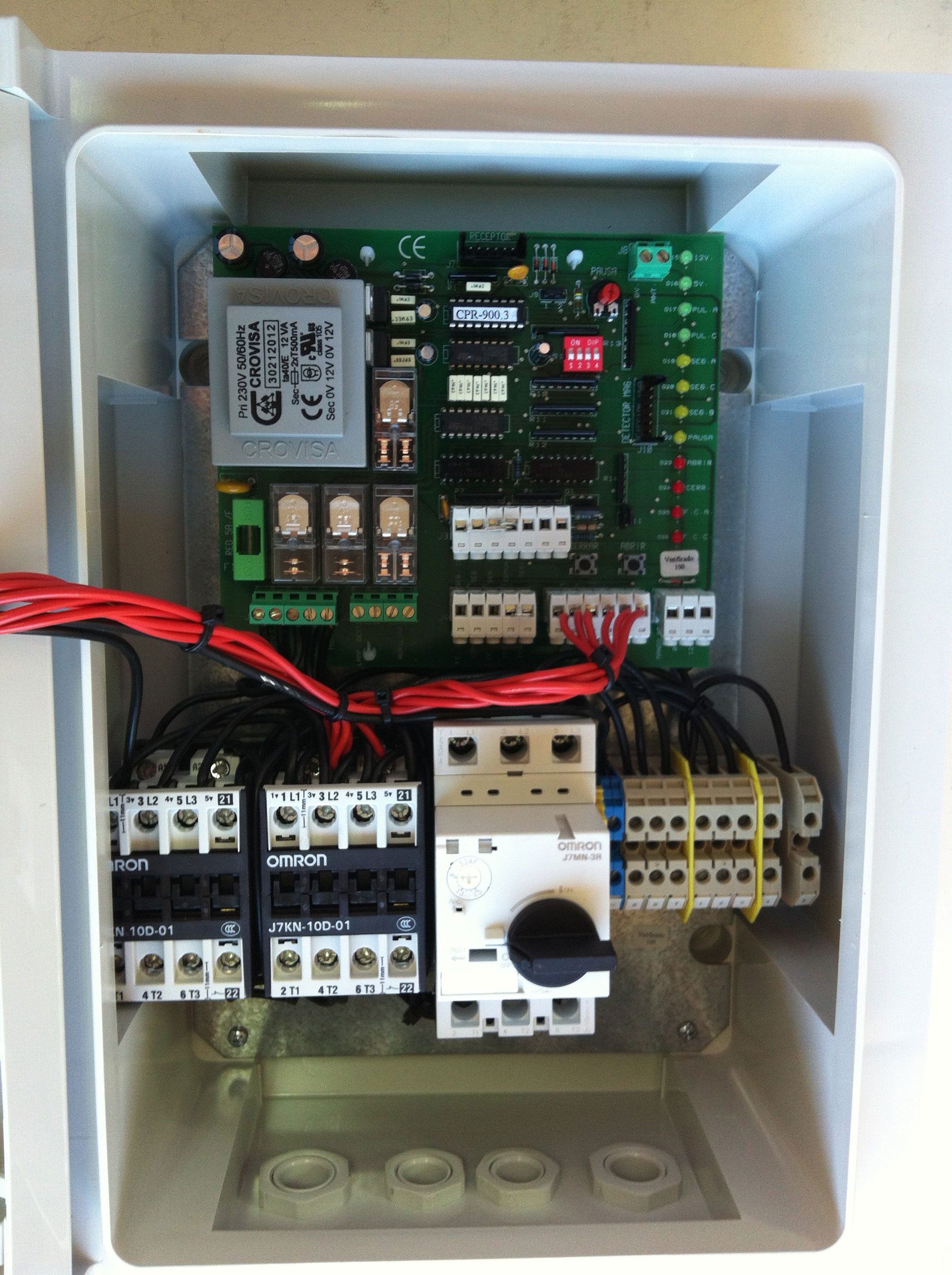

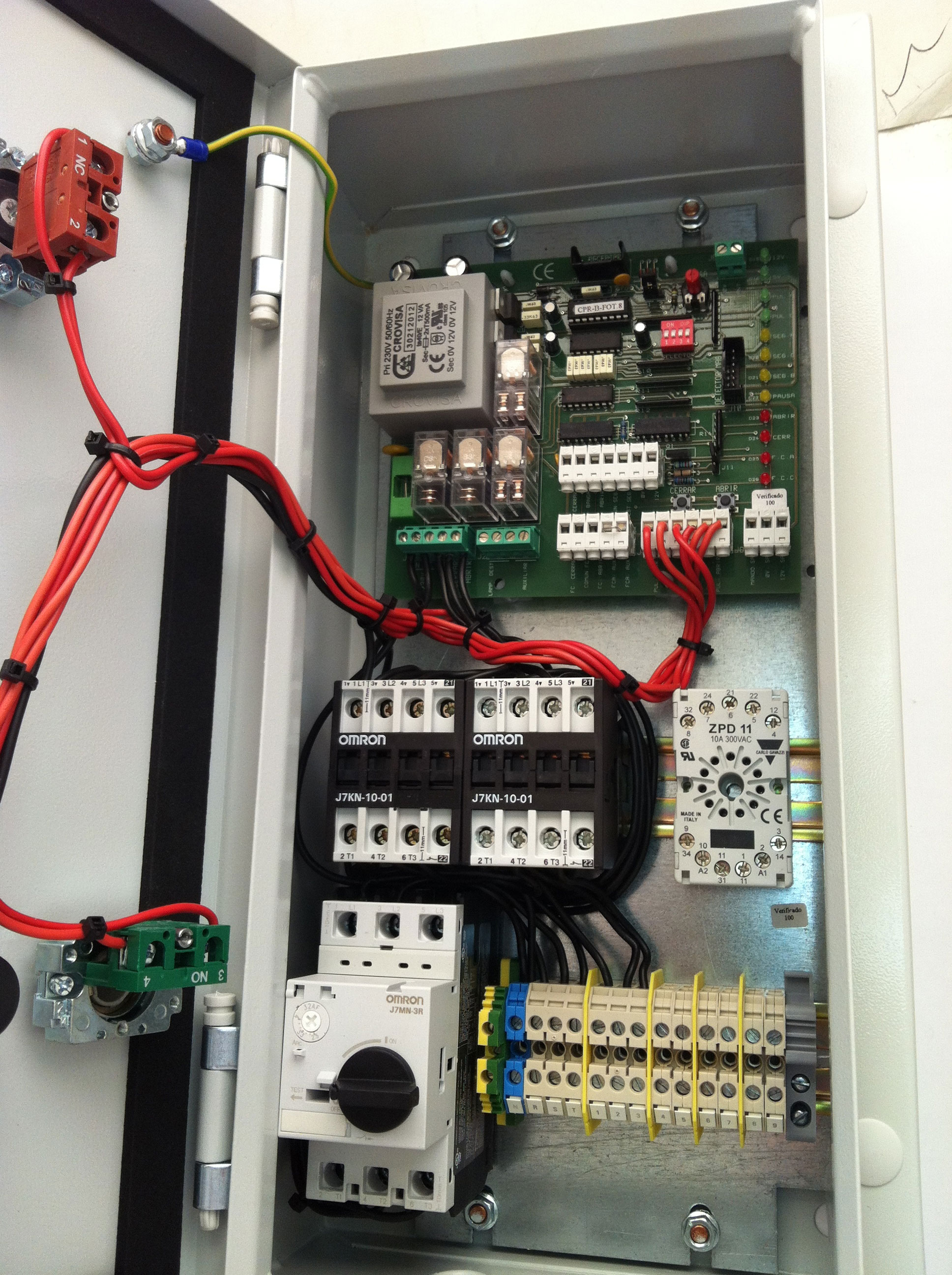

Cuadro de maniobra para puertas Correderas y Basculantes,  accionamiento mediante Contactores y Disyuntor.

TRIFASICO  230 – 400Vac.  /   MONOFASICO 230Vac.

  • Indicadores luminosos de todos los estados: Maniobra, Pausa, situación de los elementos de Seguridad, Pulsadores y Finales de Carrera.
  • Botonera: Pulsador Abrir / Pulsador Cerrar
  • Seta de Paro de Emergencia
  • Indicador Luminoso de tensión de red.
  • Entrada para Fotocélula de apertura.
  • Entrada para Fotocélula de cierre.
  • Entrada para Banda de contacto N.C.
  • Finales de Carrera. (2 en Apertura).
  • Paro de Emergencia.
  • Tiempo de pausa regulable por potenciómetro.
  • Pulsadores de apertura y cierre independientes o alternativo.
  • Posibilidad de auto-test para las fotocélulas y banda.
  • Posibilidad de conexión a SAI (solo en monofásico).
  • Salida para Lámpara de Destellos y Auxiliar.
  • Salida de 24VAC. corto-circuitable.
  • Potencia Contactor 4KW. / 400Vac.- AC3
  • Disyuntor: Margen de Ajuste de Corriente según motor.
  • Tensión de Alimentación:
    • Trifásica 400VAC. + Neutro
    • Trifásica 230VAC.
    • Monofásica 230VAC.
  • Dimensiones:

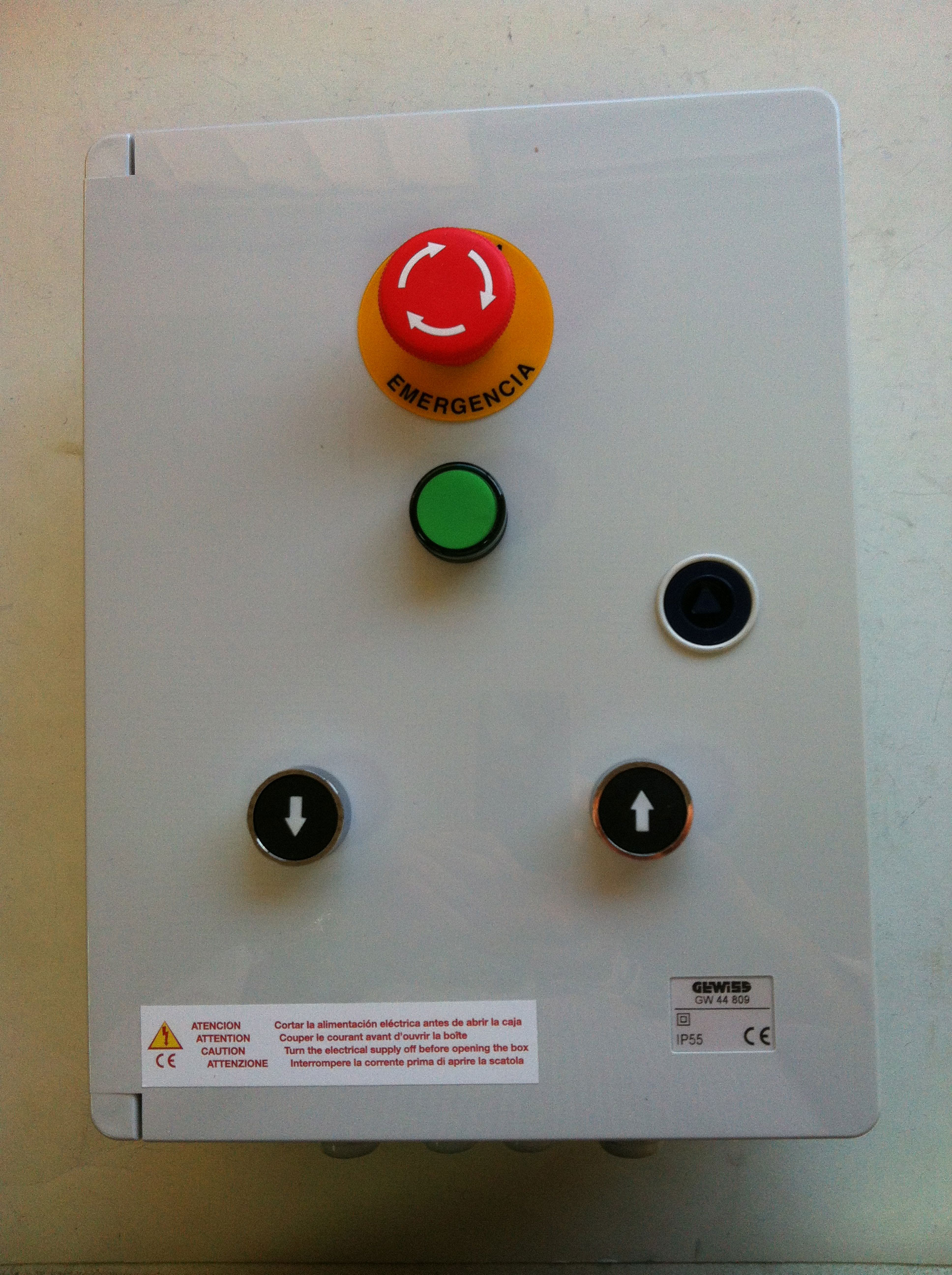

    • a) caja Plástico: 236 x 316 x 135 mm.

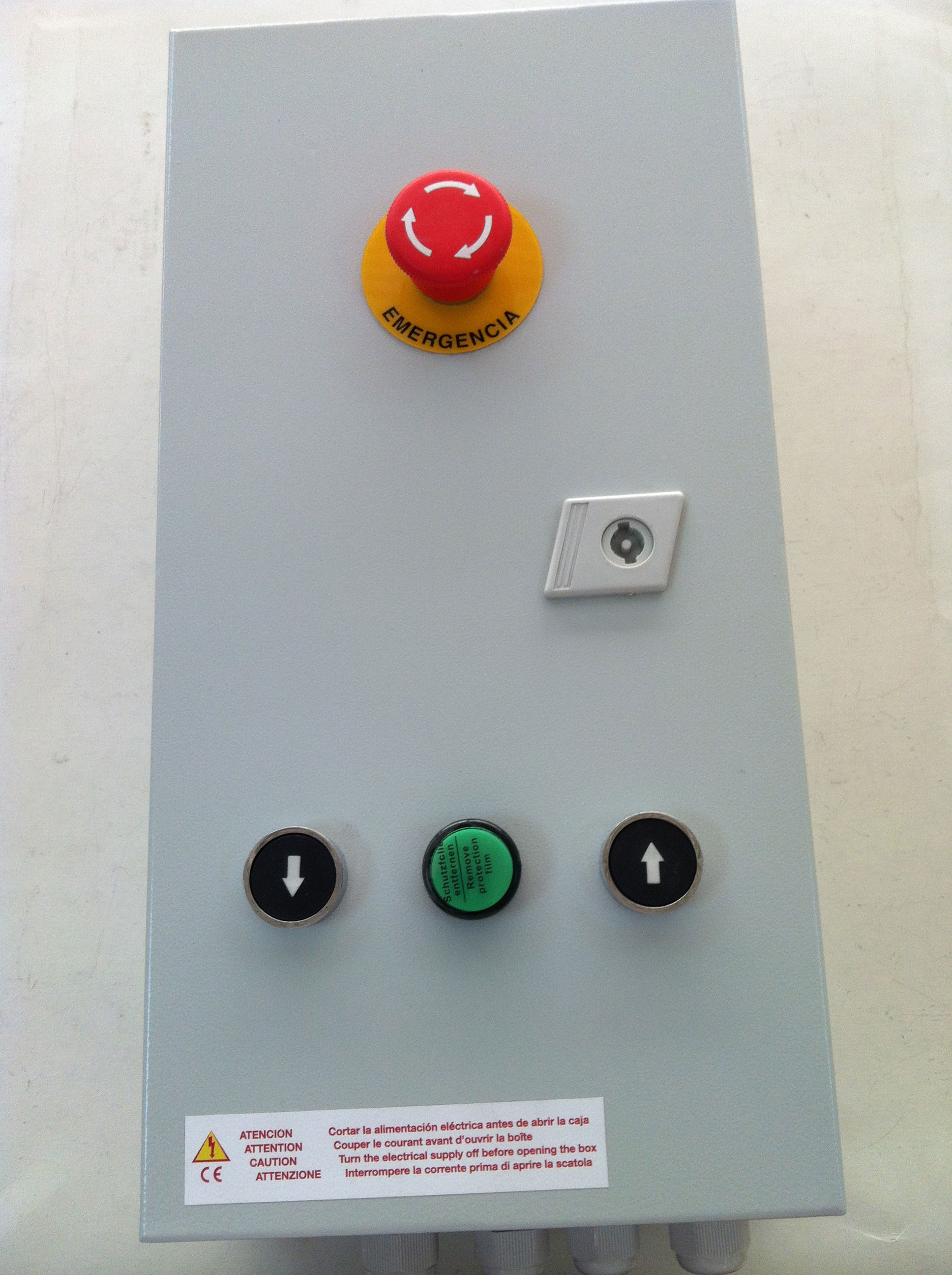

    • b) caja Metal: 200 x 400 x 120 mm.
